TITLE:GridBagLayoutの使用

Posted by at 2003-09-15

GridBagLayoutの使用

`GridBagLayout`を使用して、左右の部品のサイズを固定、中央だけは水平方向に伸縮可になるよう配置します。

  • &jnlp;
  • &jar;
  • &zip;

サンプルコード

public JPanel createPanel(JComponent cmp, JButton btn, String str) {
  GridBagConstraints c = new GridBagConstraints();
  JPanel panel = new JPanel(new GridBagLayout());

  c.gridheight = 1;
  c.gridwidth  = 1;
  c.gridy = 0;

  c.gridx = 0;
  c.weightx = 0.0;
  c.insets = new Insets(5, 5, 5, 0);
  c.anchor = GridBagConstraints.WEST;
  panel.add(new JLabel(str), c);

  c.gridx = 1;
  c.weightx = 1.0;
  //c.insets = new Insets(5, 5, 5, 0);
  c.fill = GridBagConstraints.HORIZONTAL;
  panel.add(cmp, c);

  c.gridx = 2;
  c.weightx = 0.0;
  c.insets = new Insets(5, 5, 5, 5);
  c.anchor = GridBagConstraints.WEST;
  panel.add(btn, c);

  return panel;
}
View in GitHub: Java, Kotlin

解説

上記のサンプルでは、`GridBagLayoutでBorderLayoutのような配置を行っています。ただし、GridBagLayout`の場合は、各コンポーネントが推奨する高さが生かされるように設定しています。

  • `BorderLayout`
    • それぞれデフォルトの高さが違うコンポーネントを、`BorderLayoutを使って、WEST、CENTER、EAST`に配置すると、一番高いコンポーネントに揃えられる。

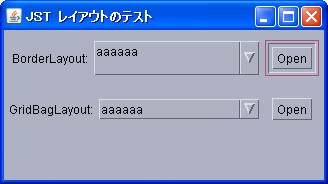

    • `CENTERのJComboBoxが、EASTのJButton`の高さになっている(スクリーンショット参照)。
    • `MotifLookAndFeel`の場合

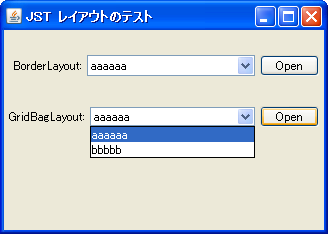

  • `GridBagLayout`
    • 左右のコンポーネントのサイズは`BorderLayout`のように固定して、中央のコンポーネントだけを水平方向にのみ伸縮させる。
    • `weightx`を指定することで、余分のスペースを各列のウェイトに比例して分配している。
    • ウェイトが`0`の場合、余分のスペースはその列に分配されない。
    • 左右の列の`weightxが0.0なので、中央の列のweightxは、0.001でも100.0`でも水平方向の余分なスペースすべてが配分されている。
    • 垂直方向のスペースは指定していないため、デフォルト値の`weighty=0.0`となり、フレームのサイズを変更しても、垂直方向に関しては常にコンポーネントの推奨サイズで固定される。

`IDEなどのサポート無しでは、すこし面倒なGridBagLayout`ですが、GridBagの使い方１の「紙などにマス目で下書きをしてから、コンポーネントのレイアウトを設計する」方法を使えば、凝ったレイアウトでも理解しやすく、すっきり設計できます。
